Duża, wielobranżowa realizacja klimatyzacji w budynku użyteczności publicznej w okolicach Warszawy. Cały system zaprojektowany i wdrożony w oparciu o urządzenia LG — dwa niezależne systemy VRF Multi V, pojedynczy split, multi-split z jednostkami kasetonowymi oraz agregaty chłodnicze zasilające 3 centrale wentylacyjne.
To jedna z bardziej rozbudowanych instalacji, w których uczestniczyliśmy w ostatnim czasie — łącznie 40 jednostek wewnętrznych, 5 jednostek zewnętrznych split/multi/VRF oraz 3 agregaty freonowe do central wentylacyjnych. Realizacja obejmowała montaż, konstrukcję wsporczą na dachu, rozdzielnicę elektryczną i pełne uruchomienie.
Zakres dostaw i montażu — urządzenia LG
Wszystkie urządzenia zgodne z projektem wykonawczym i kartami katalogowymi LG Commercial:
- System VRF LG ARUM280LTE6 + 29 jednostek wewnętrznych (kanałowych / kasetonowych) — główny układ obsługujący przestrzeń użytkową budynku
- Split LG UUC1U40 + MJ24PC NSK — jednostka kanałowa 7 kW z dedykowanym agregatem, strefa o indywidualnym sterowaniu
- Multi Split LG MU2R17U13 + 2 jednostki kasetonowe — obsługa dwóch pomieszczeń z jednego agregatu
- System VRF LG ARUM100LTE6 + 8 jednostek wewnętrznych — drugi układ VRF dla wydzielonej części budynku
- Agregaty chłodnicze LG ARUM140LTE6, ARUM220LTE6 i ARUN080LSS5 — zasilają 3 centrale wentylacyjne w czynnik chłodniczy R410A do chłodzenia powietrza nawiewanego
Dlaczego LG Multi V w budynku użyteczności publicznej?
Systemy LG Multi V (seria ARUM) to flagowe rozwiązanie VRF tego producenta, dedykowane do obiektów wielopomieszczeniowych o zróżnicowanych wymaganiach termicznych. W budynku publicznym różne pokoje mają różne obciążenie cieplne (sala konferencyjna, biura, pomieszczenia techniczne, korytarze) — VRF inteligentnie rozdziela wydajność między jednostki wewnętrzne w czasie rzeczywistym.
- Efektywność — sprężarki inwerterowe i technologia HiPOR™ (podwójne zabezpieczenie oleju) — COP/EER w klasie A++
- Długie trasy — możliwość prowadzenia rurociągów do 150 m od agregatu do najdalszej jednostki wewnętrznej
- Sterowanie centralne — integracja z BMS budynku (BACnet, Modbus), pojedyncze jednostki zarządzane z pulpitu serwisowego
- Cicha praca — istotne w budynkach gdzie przebywają ludzie — biblioteka, urząd, przychodnia
- Łatwość serwisu — standardowe części LG dostępne w Polsce z krótkim terminem dostawy
Agregaty chłodnicze pod centrale wentylacyjne
Część obiektu obsługuje wentylacja mechaniczna z trzema centralami wentylacyjnymi. Aby chłodzić powietrze nawiewane, każda z central została wyposażona w chłodnicę freonową, zasilaną osobnym agregatem LG zewnętrznym — dobranym pod wydajność konkretnej centrali (80, 140 i 220 kW).
- Sprzężenie chłodu z wentylacją — niezależne od klimatyzacji jednostkowej VRF
- Sterowanie chłodnicą z automatyki centrali — odparowywanie freonu regulowane temperaturą wylotową powietrza
- Możliwość odzysku — przy pracy w trybie chłodzenia nadmiar ciepła może być wykorzystany w innej części systemu (w trybie hybrydowym VRF)
Nasz zakres prac

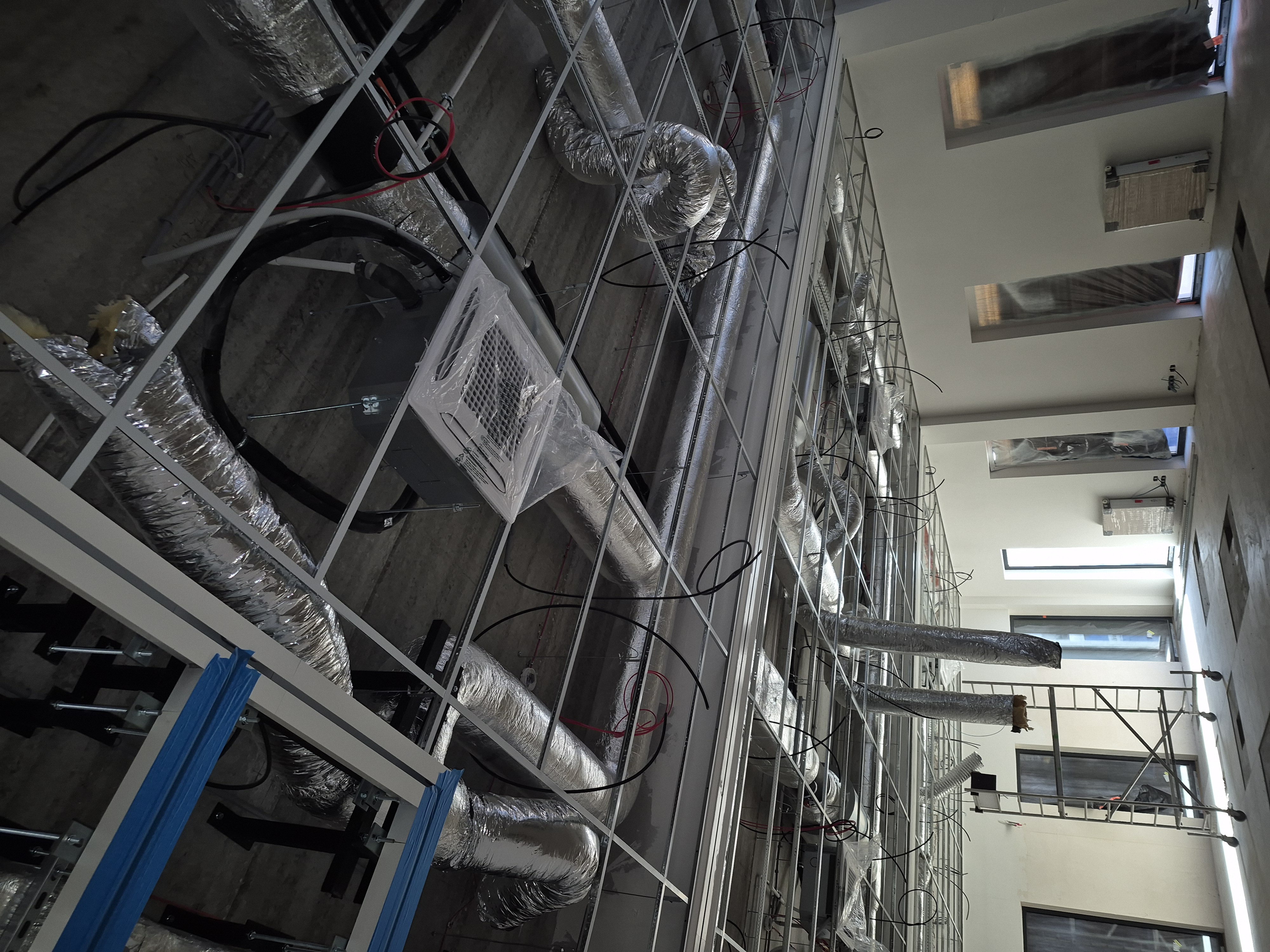

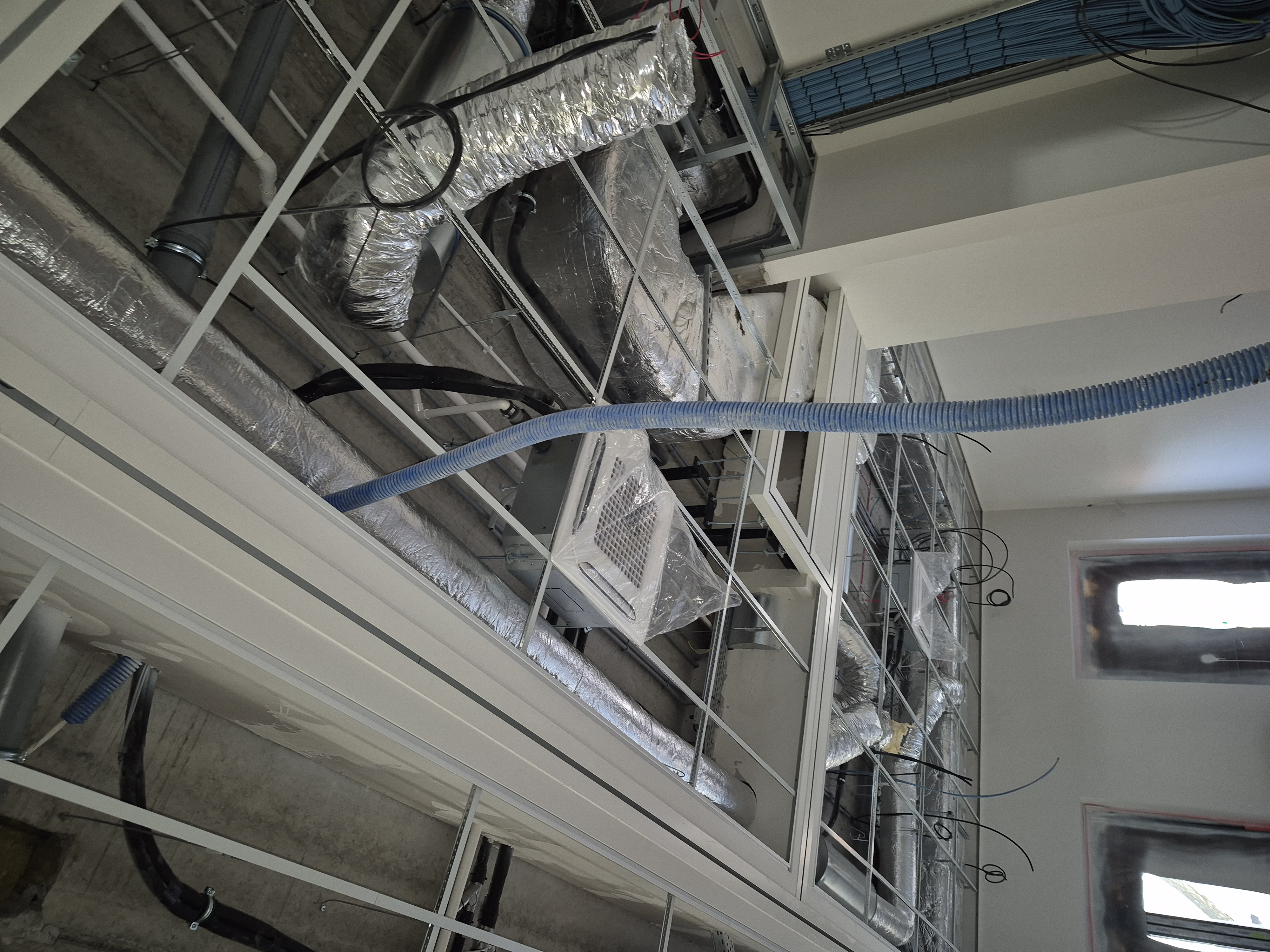

- Montaż jednostek wewnętrznych — 29 + 8 VRF, 1 split kanałowy, 2 kasetonowe multi — razem 40 jednostek
- Rozprowadzenie tras chłodniczych — rury miedziane Cu 1/4"–1-1/8" w izolacji Armaflex, lutowanie twarde w atmosferze azotu
- Próby ciśnieniowe — każdy system niezależnie, azot 40 bar przez 24+ godziny
- Wakuumowanie i napełnianie czynnikiem R410A, dobicie czynnika zgodnie z długością tras

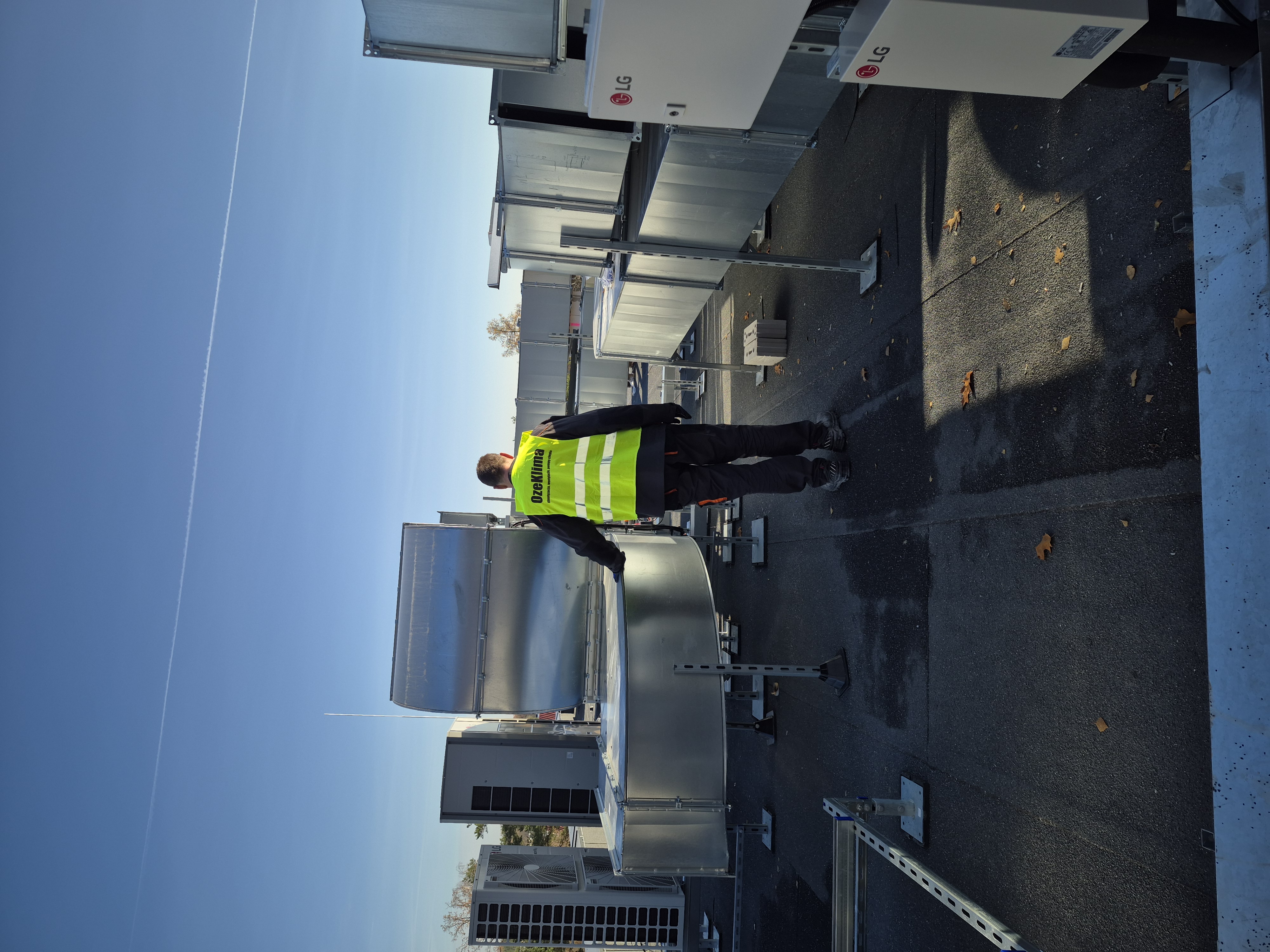

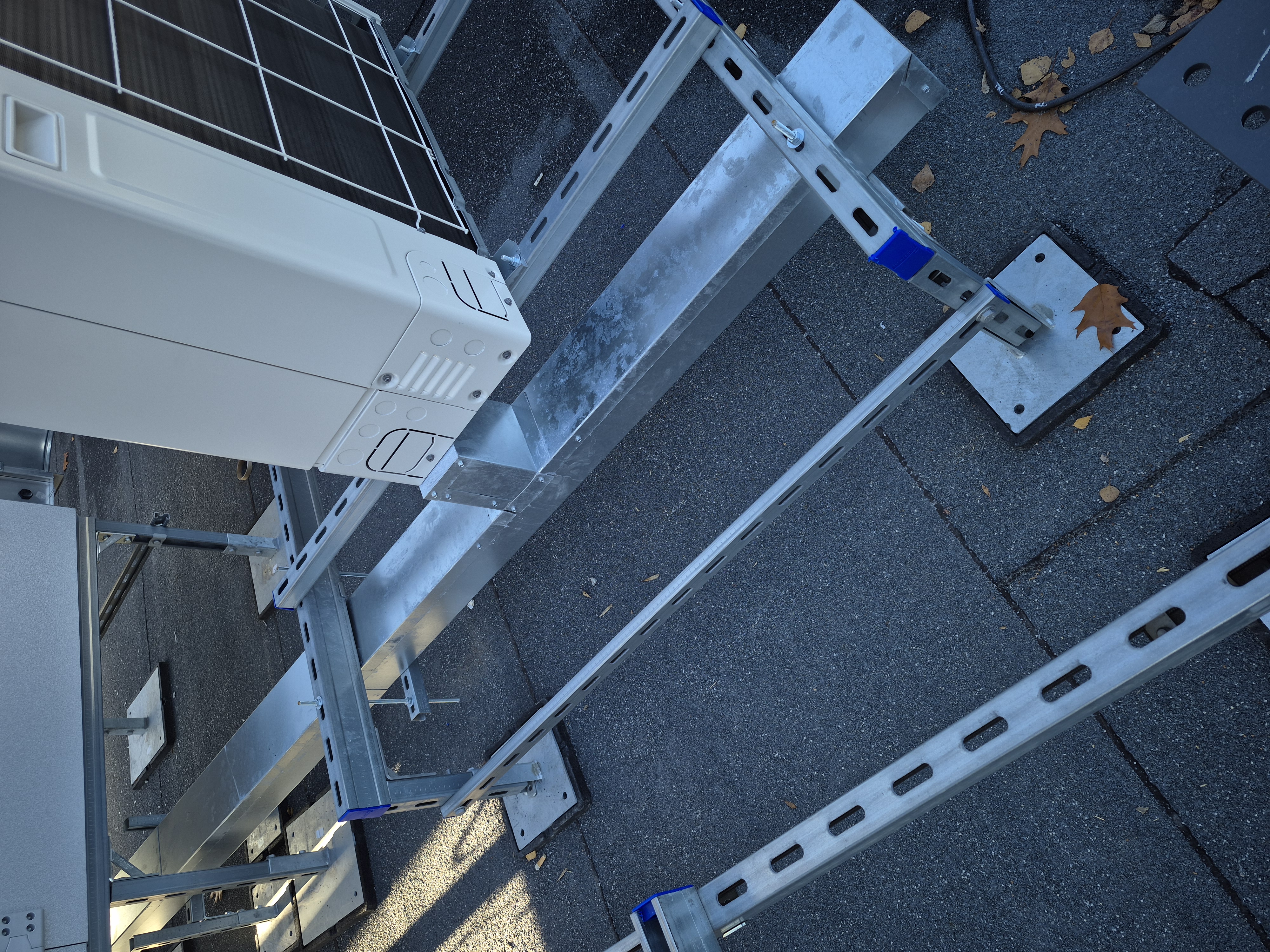

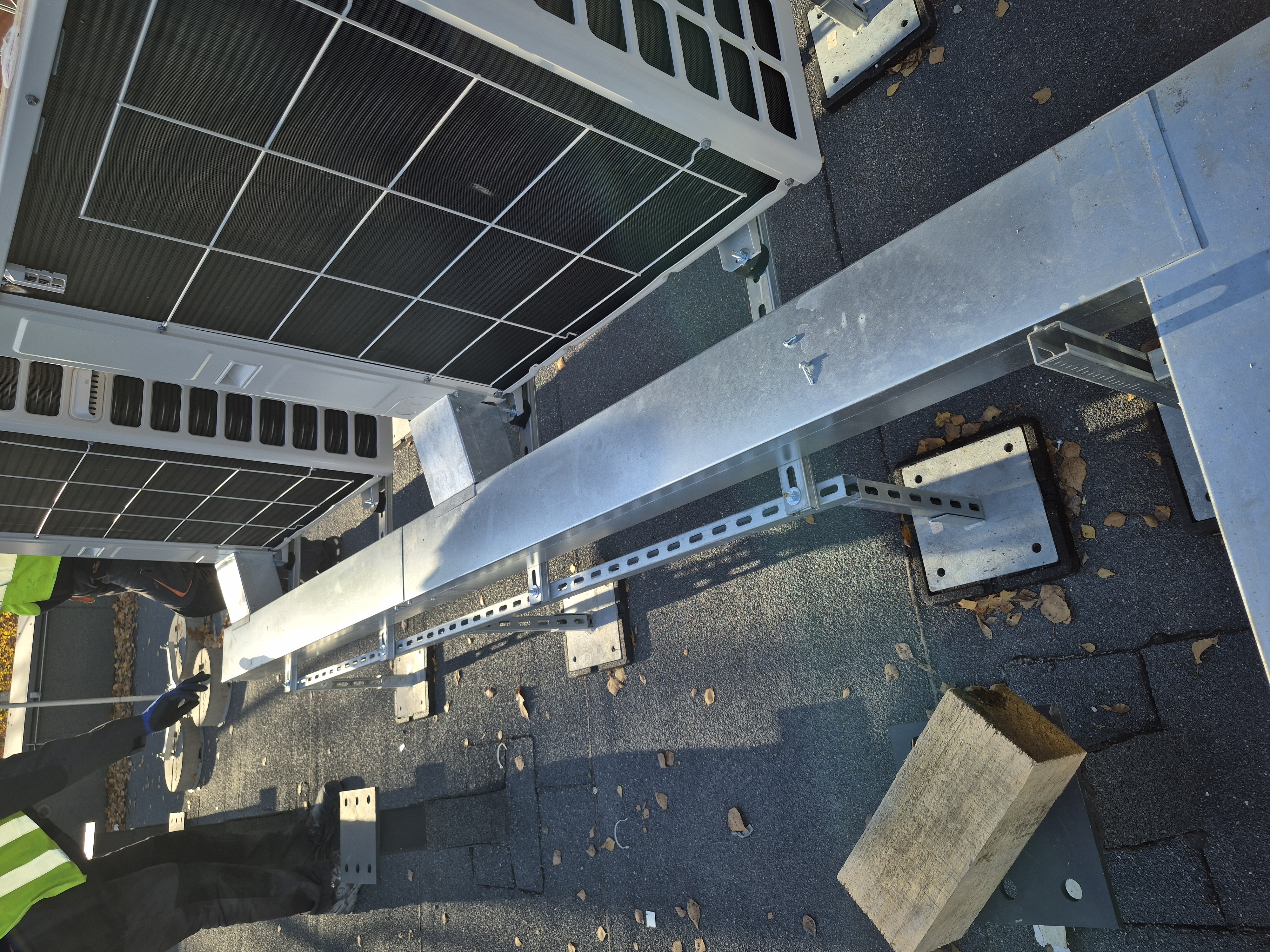

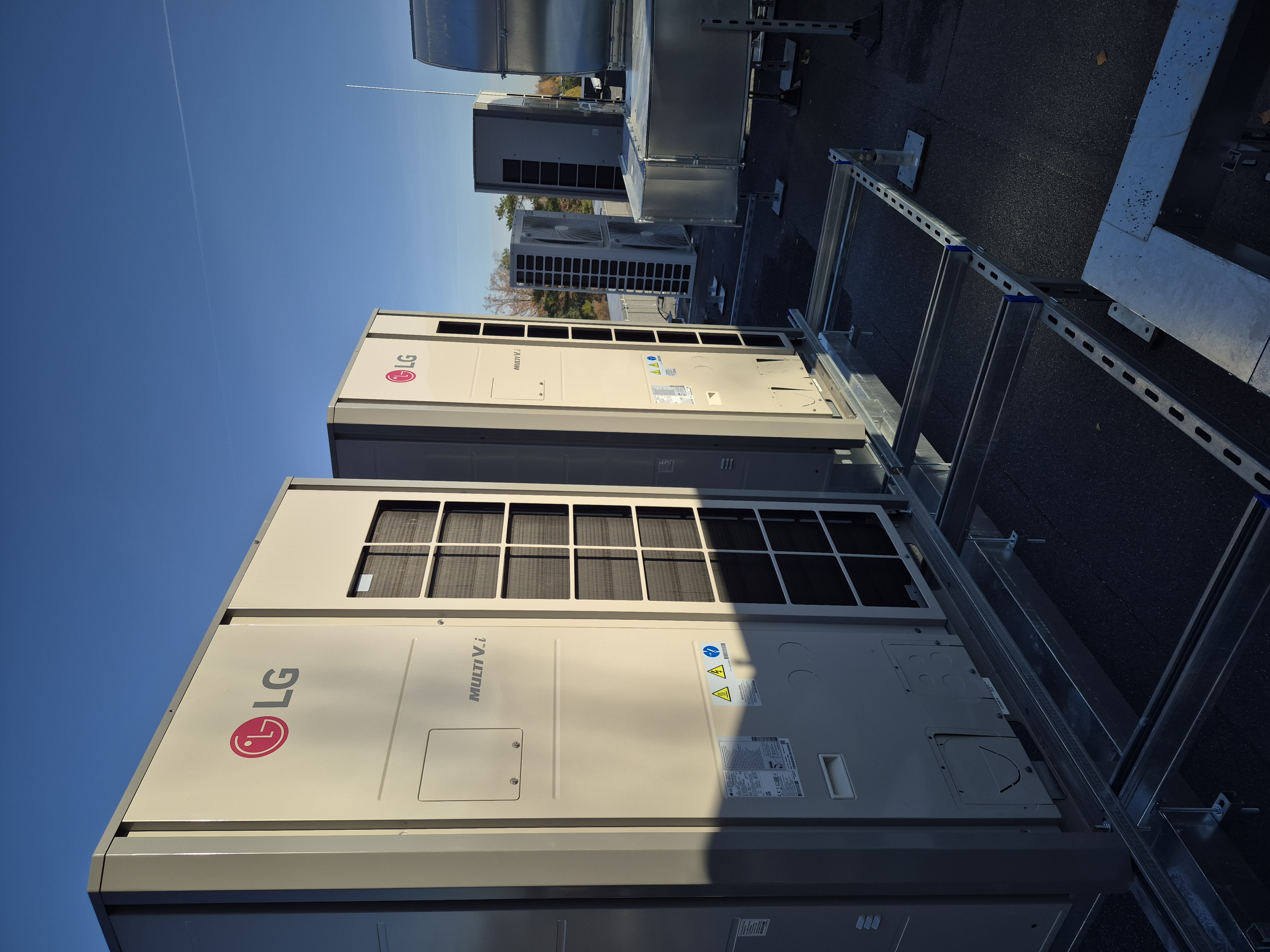

- Konstrukcja wsporcza na dachu — stelaże stalowe ocynkowane pod 5 agregatów VRF/split + 3 agregaty pod centrale, kotwienie w dachu papowym z zachowaniem szczelności

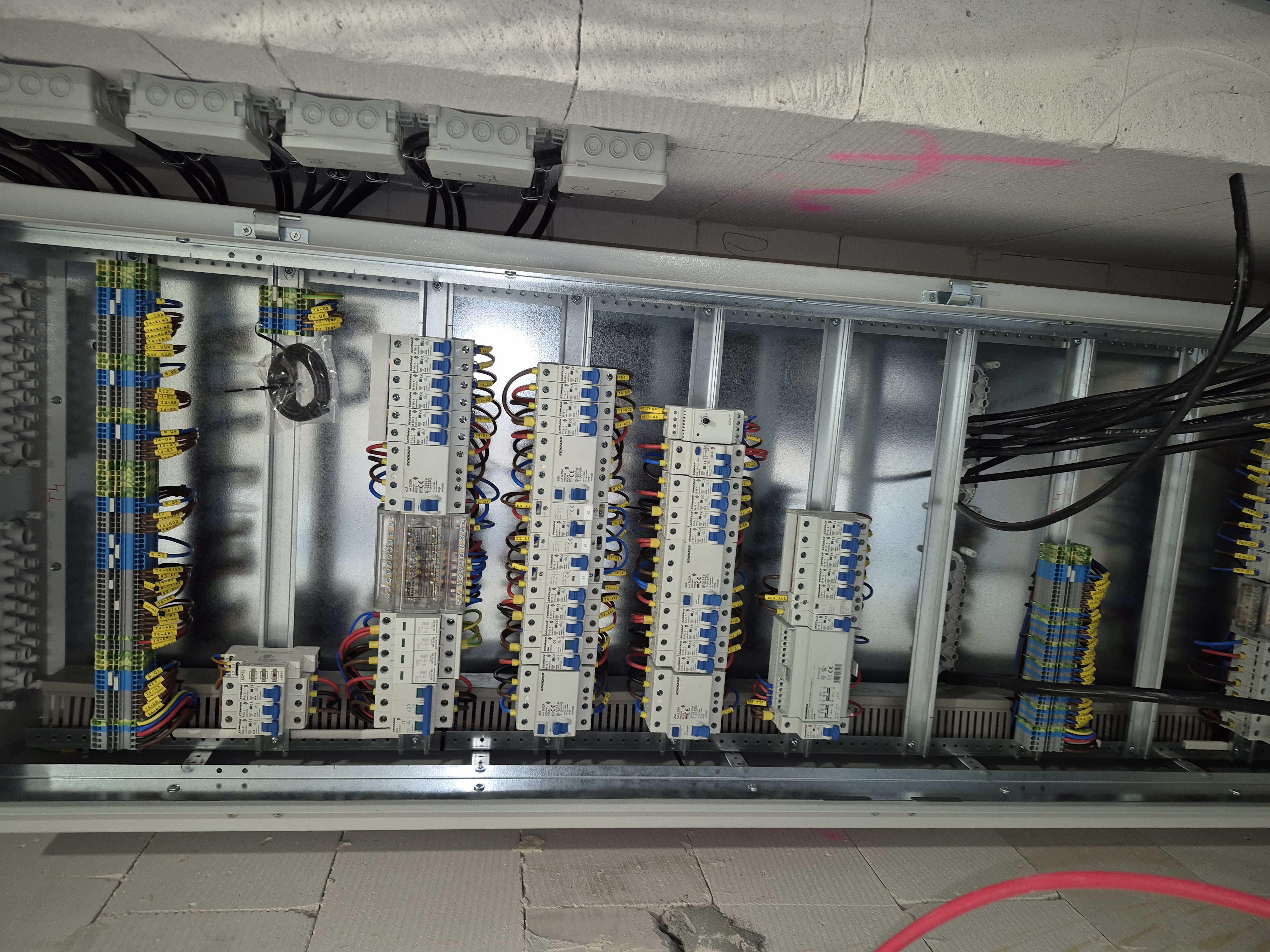

- Rozdzielnia elektryczna — szafa z bezpiecznikami, stycznikami i zabezpieczeniami różnicowymi, uziemienie
- Kable zasilające i sterownicze — trasy kablowe na korytkach perforowanych, pod stropem
- Integracja z BMS — podłączenie central sterujących LG, test komunikacji
- Pierwsze uruchomienie — próby ruchowe każdego systemu, regulacja, protokoły
- Szkolenie obsługi — instruktaż dla administratora budynku
Skala projektu — dla kontekstu
- 2 niezależne systemy VRF LG (ARUM280 + ARUM100) = 37 jednostek wewnętrznych
- 1 split + 1 multi-split = 3 kolejne jednostki wewnętrzne
- 3 agregaty pod centrale wentylacyjne (ARUM140 + ARUM220 + ARUN080)
- Łącznie: 40 jednostek wewnętrznych + 8 agregatów zewnętrznych
- Moc chłodnicza całego obiektu: ponad 100 kW
