Montaż pompy ciepła split powietrze-woda Panasonic Aquarea seria K All-in-One 9 kW w domu jednorodzinnym w Warszawie, dzielnica Wawer. Dom ogrzewany w 100% ogrzewaniem podłogowym, bez bufora w układzie — nowoczesne, oszczędne rozwiązanie dla dobrze zaprojektowanej instalacji.
Panasonic Aquarea seria K w wersji split to konstrukcja, w której sprężarka znajduje się w jednostce zewnętrznej, a wymiennik freon/woda w jednostce wewnętrznej (hydrobox zintegrowany ze zbiornikiem CWU). Między jednostkami prowadzona jest trasa chłodnicza z rur miedzianych wypełnionych czynnikiem R32 — nie woda jak w monobloku. Ta architektura pozwala uniknąć ryzyka zamarzania wody w części zewnętrznej i daje większą elastyczność w rozmieszczeniu urządzeń.
Dlaczego Panasonic Aquarea seria K (split)?
Seria K to sprawdzona linia pomp ciepła Panasonic, popularna wśród inwestorów budujących nowe domy w standardzie energetycznym WT2021.
- Czynnik R32 — wysoka wydajność objętościowa, czynnik jednoskładnikowy (łatwiejszy serwis niż mieszanki azeotropowe)
- Konstrukcja split — brak wody w części zewnętrznej = brak ryzyka zamarznięcia nawet przy długiej awarii zasilania zimą
- Wysokie COP — do 5.0 w warunkach A7/W35, klasa efektywności A+++
- Praca w niskich temperaturach — pełna moc nominalna utrzymywana do -15°C, praca do -25°C
- Cicha jednostka zewnętrzna — tryb nocny z redukcją głośności
- All-in-One — hydrobox zintegrowany ze zbiornikiem CWU 185 L w jednej obudowie, minimum miejsca w kotłowni
- Zgodność z programem Moje Ciepło — model kwalifikuje się do dotacji dla nowych budynków jednorodzinnych
All-in-One + 100% podłogówka bez bufora — dlaczego tak?
Klient zdecydował się na instalację bez bufora — to możliwe i wręcz optymalne w domach, gdzie jedynym odbiorem ciepła jest podłogówka o dużej pojemności wodnej.
- Podłogówka pełni funkcję bufora — w instalacji z kilkoma pętlami o łącznej długości 1000-2000 m znajduje się kilkaset litrów wody, która stabilizuje temperaturę
- Brak strat ciepła bufora — standardowy bufor 100-300 L ma stratę 1-2 kWh/dzień; eliminacja oznacza oszczędności
- Krótsze cykle pompy — inwerterowa sprężarka pracuje łagodnie pod stałe obciążenie podłogówki, co wydłuża żywotność i zwiększa efektywność
- Prostsza automatyka — pompa ciepła steruje bezpośrednio temperaturą zasilania podłogówki, bez pośredniego bufora i bez dodatkowej pompy obiegowej
- Tańsza instalacja — oszczędność kosztów bufora, pompy, orurowania i miejsca w kotłowni
Trasa chłodnicza split — lutowanie twarde, azot, próby, wakuumowanie
W pompach typu split poprawne wykonanie trasy freonowej między jednostką zewnętrzną a wewnętrzną jest krytyczne. Każda nieszczelność oznacza ucieczkę czynnika R32 i spadek wydajności pompy — a dostęp do takiej trasy po zaizolowaniu i zabudowie jest bardzo utrudniony.
- Rury miedziane Cu chłodnicze (1/4" + 3/8" lub większe — dobrane pod model), w standardzie chłodniczym z suchym wnętrzem
- Lutowanie twarde w atmosferze azotu — azot techniczny przepuszczany przez rury w trakcie lutowania zapobiega utlenianiu miedzi i powstawaniu zgorzeliny, która mogłaby uszkodzić sprężarkę
- Lut srebrny o zawartości Ag min. 5% — trwałe, szczelne połączenie zgodne z normami chłodniczymi PN-EN 14276
- Próba szczelności azotem — utrzymanie ciśnienia roboczego przez 24+ godziny; spadek ciśnienia = nieszczelność, lokalizacja wycieku i poprawka
- Wakuumowanie — pompa próżniowa odpompowuje układ do poziomu < 500 mikronów, usuwając wilgoć i powietrze; utrzymanie próżni przez min. 30 minut
- Otwarcie zaworów fabrycznych — napełnienie trasy czynnikiem R32 z butli fabrycznie dołączonej do agregatu; dobicie czynnika w zależności od długości trasy
- Protokół szczelności + wakuumowania przekazywany klientowi wraz z kartą gwarancyjną
Izolacja trasy freonowej na zewnątrz — kauczuk + EPDM
Trasa chłodnicza między jednostką zewnętrzną a wewnętrzną została dokładnie zaizolowana, aby zapobiec kondensacji pary wodnej i stratom energii.
- Izolacja kauczukowa (typu Armaflex / K-Flex) — elastyczna, paroszczelna, zachowująca parametry izolacyjne przez wiele lat
- Zewnętrzna powłoka EPDM — dodatkowe zabezpieczenie mechaniczne i przed promieniowaniem UV, które z czasem degraduje standardową izolację kauczukową wystawioną na słońce
- Grubość izolacji dobrana do średnicy rury zgodnie z normą PN-EN 14114 — zapobieganie wykraplaniu wilgoci i minimalizacja strat
- Estetyczne wykończenie — czarna powłoka EPDM wygląda profesjonalnie i jest odporna na ewentualne uderzenia mechaniczne (np. odśnieżanie przy elewacji)
Zakres naszych prac
- Dobór urządzenia — audyt energetyczny, analiza zapotrzebowania ciepła, dopasowanie mocy 9 kW pod projektową temperaturę zasilania
- Montaż jednostki zewnętrznej — podstawa z kostki brukowej przy elewacji, konstrukcja wsporcza antywibracyjna, przyłącze kondensatu

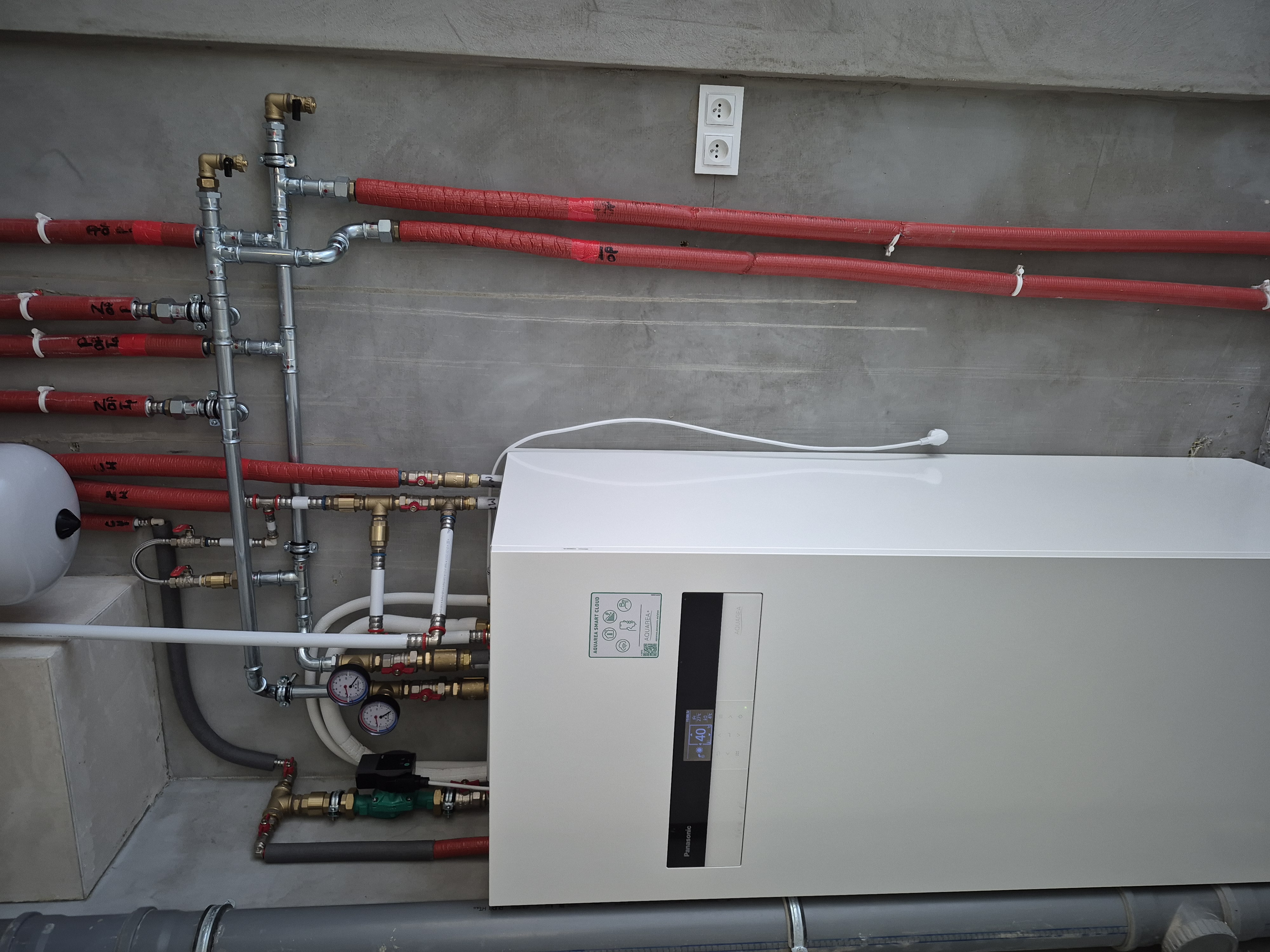

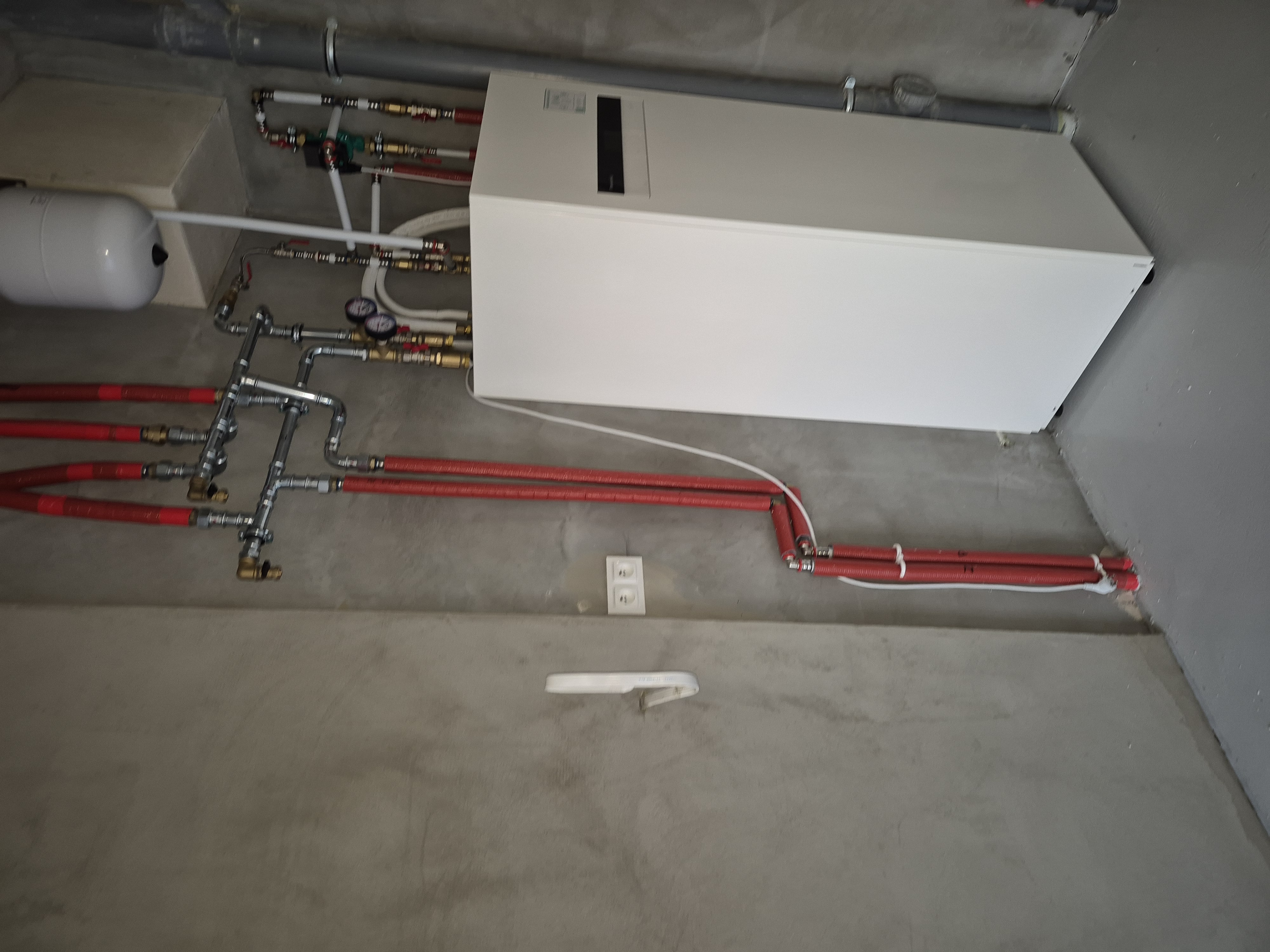

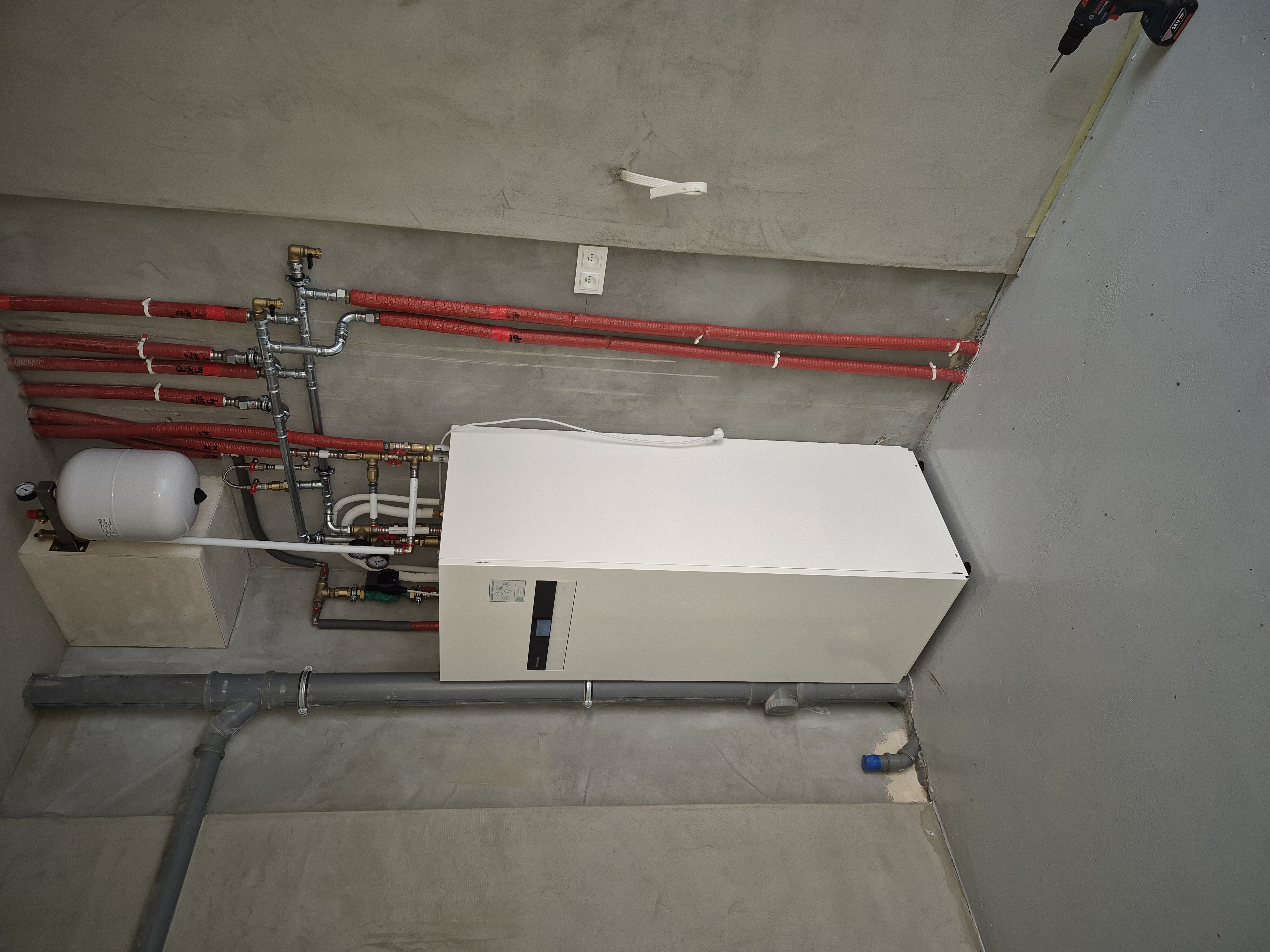

- Montaż jednostki wewnętrznej All-in-One — ustawienie w kotłowni, podłączenie hydrauliczne CO i CWU
- Trasa chłodnicza (freonowa) — rury Cu miedziane, lutowanie twarde w azocie, próba szczelności 24+ h, wakuumowanie poniżej 500 μm, napełnienie R32, izolacja kauczuk + EPDM
- Rozdzielacz i armatura CO/CWU — manometry, zawory odcinające, pompa obiegowa, naczynie przeponowe, grupa bezpieczeństwa CWU
- Połączenie z istniejącą podłogówką — rozdzielacz podłogówki, regulacja przepływu poszczególnych pomieszczeń
- Zasilanie elektryczne — przewód YDY do rozdzielnicy domu, zabezpieczenie różnicowe, osobny obwód pod pompę ciepła
- Pierwsze uruchomienie — parametry pracy, krzywa grzewcza, harmonogram CWU, antylegionella, tryb ECO
- Konfiguracja Wi-Fi / Panasonic Comfort Cloud — zdalna obsługa ze smartfona
Parametry układu po uruchomieniu
- Typ: split (trasa chłodnicza freonowa)
- Moc znamionowa: 9 kW (A7/W35)
- COP w warunkach projektowych: ~5.0 (A7/W35)
- Temperatura zasilania CO: 30-35°C (podłogówka)
- Pojemność CWU: 185 L, priorytet CWU wł., antylegionella raz/tydzień
- Czynnik: R32, napełnienie fabryczne + dobicie wg długości trasy
- Izolacja trasy: kauczuk + powłoka EPDM
Pompy ciepła w Warszawie Wawer i okolicach — program Moje Ciepło
