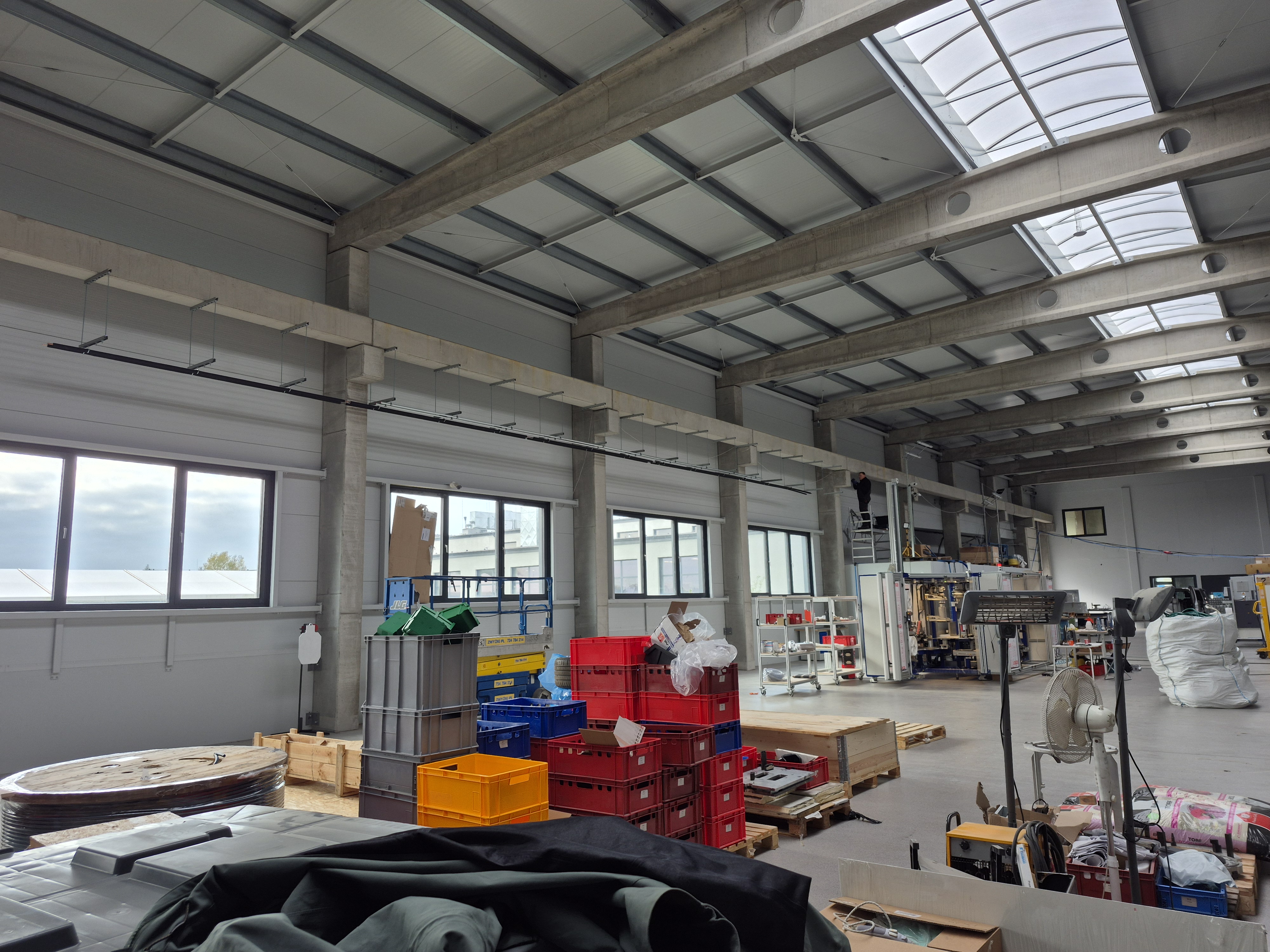

Realizacja podwykonawcza dla zaprzyjaźnionej firmy branżowej — instalacja VRF Mitsubishi Electric w nowoczesnej hali produkcyjnej w Radzyminie (pow. wołomiński). Hala należy do producenta zrobotyzowanych automatów i maszyn, a system VRF obejmuje zarówno strefę produkcyjną, jak i część biurową obiektu.
OZE Klima została zaproszona do współpracy przy najbardziej wymagającym technicznie etapie — rozprowadzeniu trasy chłodniczej pod stropem hali, lutowaniu twardym połączeń i wykonaniu prób ciśnieniowych całego układu.
Dlaczego VRF Mitsubishi w hali produkcyjnej?
Systemy VRF (Variable Refrigerant Flow) Mitsubishi Electric to rozwiązanie dedykowane do dużych obiektów, w których jednocześnie pracuje wiele jednostek wewnętrznych podłączonych do jednego lub kilku agregatów zewnętrznych. W hali produkującej automaty zrobotyzowane stabilna temperatura i wilgotność mają bezpośredni wpływ na precyzję pracy maszyn i komfort załogi.
- Modułowość — jeden agregat zewnętrzny obsługuje nawet kilkanaście jednostek wewnętrznych różnego typu
- Efektywność — inwerterowe sterowanie sprężarką dostosowuje wydajność do bieżącego obciążenia
- Niezawodność — Mitsubishi Electric to jeden z liderów technologii VRF na świecie
- Elastyczność — jednostki kasetonowe, kanałowe, ścienne lub przypodłogowo-podsufitowe w jednym systemie
- Długie trasy chłodnicze — możliwość prowadzenia rurociągów na dziesiątki metrów, idealne w hali o dużej kubaturze
Zakres naszych prac

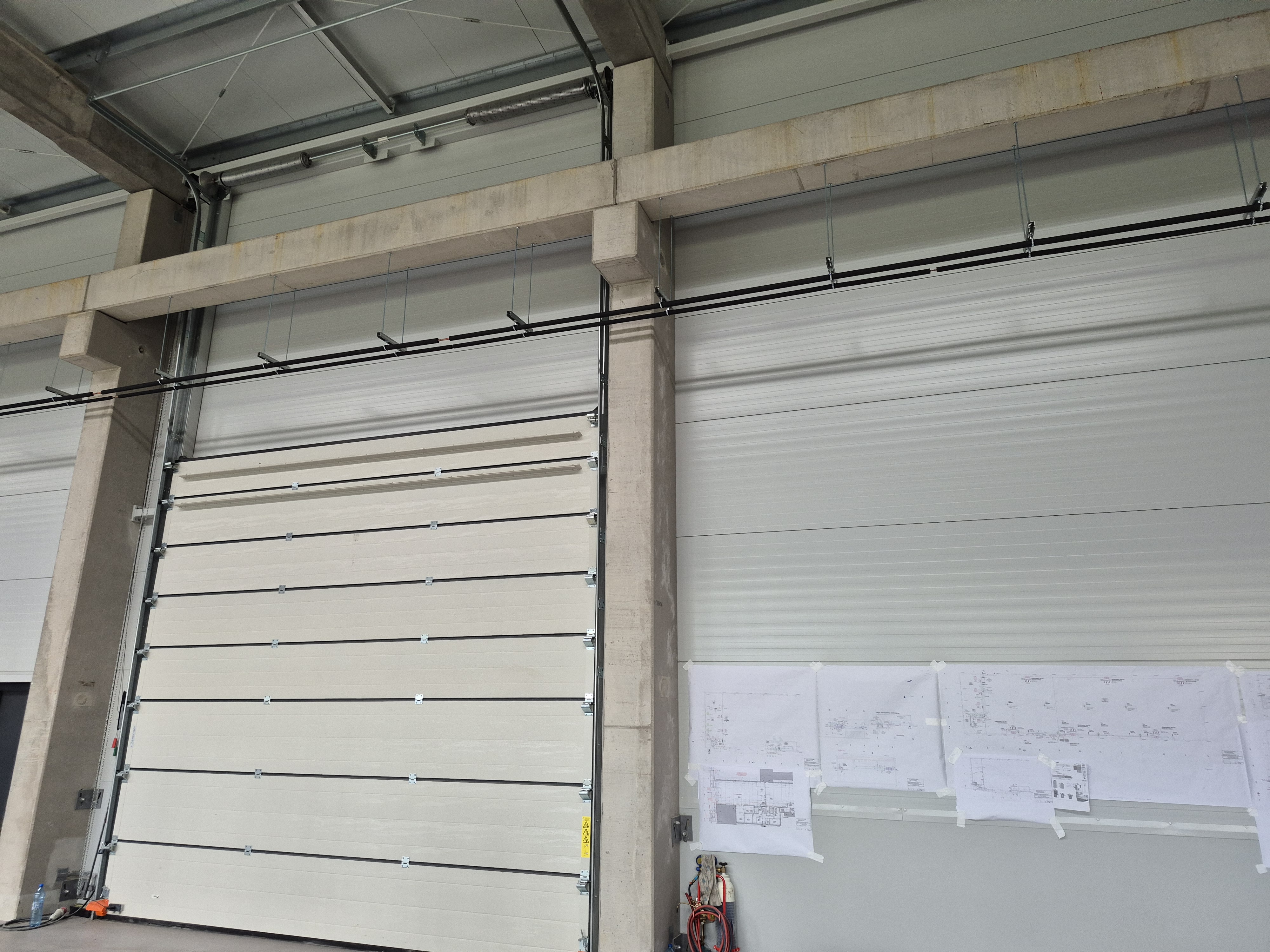

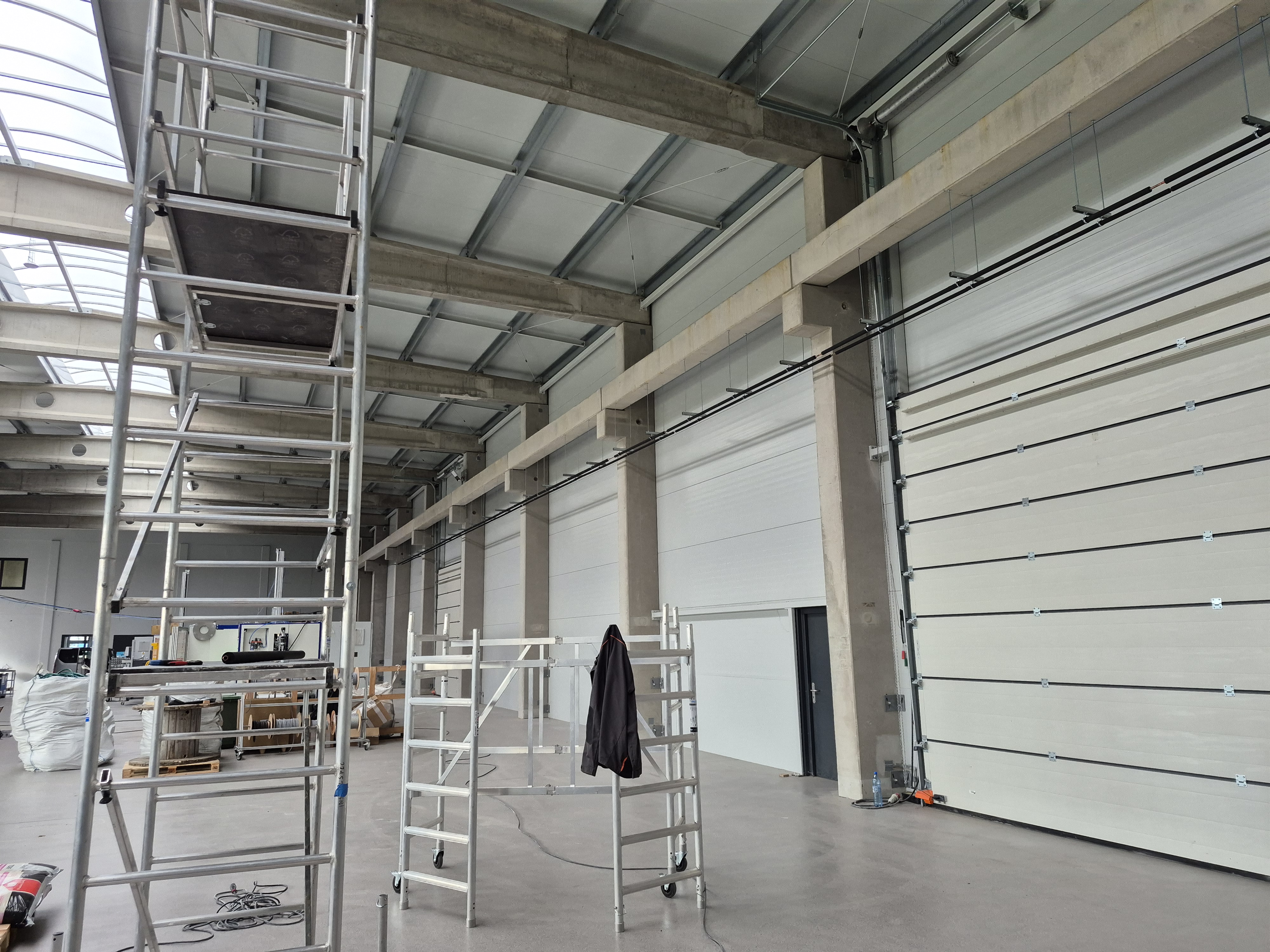

Pracowaliśmy na wysokości 5–6 metrów z rusztowań aluminiowych, rozprowadzając dwururową instalację chłodniczą wzdłuż całej długości hali. Rury były mocowane w uchwytach do żelbetowych słupów i stalowych dźwigarów zgodnie z projektem technicznym wiszącym na ścianie obiektu.
- Trasy chłodnicze — prowadzenie rur miedzianych chłodniczych Cu w izolacji Armaflex pod stropem hali
- Lutowanie twarde — łączenie rur lutem srebrnym w atmosferze ochronnej azotu, wszystkie połączenia na gorąco z pełną penetracją lutu
- Próby ciśnieniowe — próba szczelności azotem technicznym na ciśnieniu roboczym VRF (40 bar), utrzymanie ciśnienia minimum 24 godziny
- Wakuumowanie — odpompowanie układu pompą próżniową do wartości poniżej 500 mikronów
- Uzbrojenie mechaniczne — montaż rozdzielaczy (Y-joints), zaworów serwisowych, zaworów odcinających
Lutowanie twarde i próby — kluczowy etap instalacji VRF
W systemach VRF jakość połączeń chłodniczych decyduje o całym systemie. Nieszczelność na choć jednym z kilkudziesięciu lutowanych styków oznacza ucieczkę czynnika, konieczność wyłączenia instalacji i żmudne szukanie miejsca wycieku na długich trasach. Dlatego:
- Lutujemy w atmosferze azotu — zapobiega to utlenianiu wewnętrznej powierzchni rury i powstawaniu zgorzeliny, która mogłaby uszkodzić sprężarkę
- Używamy lutu srebrnego o zawartości Ag min. 5% — zapewnia trwałe, szczelne połączenie zgodne z normami chłodniczymi
- Każdy etap instalacji dokumentujemy — protokół próby szczelności, protokół wakuumowania, karta dobicia czynnika
Zakres prac na budowie
- Rozładunek rur miedzianych i materiału w hali
- Montaż rusztowań aluminiowych umożliwiających bezpieczną pracę pod stropem
- Rozprowadzenie trasy chłodniczej zgodnie z projektem wykonawczym
- Cięcie, kielichowanie i lutowanie twarde rur miedzianych
- Montaż izolacji termicznej Armaflex na całej długości tras
- Instalacja rozdzielaczy VRF (Y-joints) i uzbrojenia mechanicznego
- Próba szczelności azotem na ciśnieniu 40 bar przez 24+ godziny
- Wakuumowanie układu do poziomu poniżej 500 μm
- Protokoły prób i odbiory z głównym wykonawcą
Klimatyzacja i systemy VRF w Radzyminie i okolicach
OZE Klima obsługuje Radzymin i całą okolicę — Wołomin, Marki, Kobyłkę, Zielonkę, Ząbki, Nieporęt, Wieliszew, Legionowo, Jabłonnę oraz Warszawę i teren w promieniu 120 km od stolicy. Specjalizujemy się nie tylko w klimatyzacji domów jednorodzinnych i mieszkań, ale także w dużych instalacjach przemysłowych — systemach VRF/VRV do hal produkcyjnych, magazynów, biurowców i obiektów handlowych. Współpracujemy z producentami Mitsubishi Electric, Daikin, LG, Samsung, Rotenso, Gree, Haier oraz wieloma innymi. Wystawiamy fakturę VAT. Zapraszamy do kontaktu firmy planujące montaż klimatyzacji VRF lub szukające sprawdzonego podwykonawcy do specjalistycznych prac chłodniczych.
